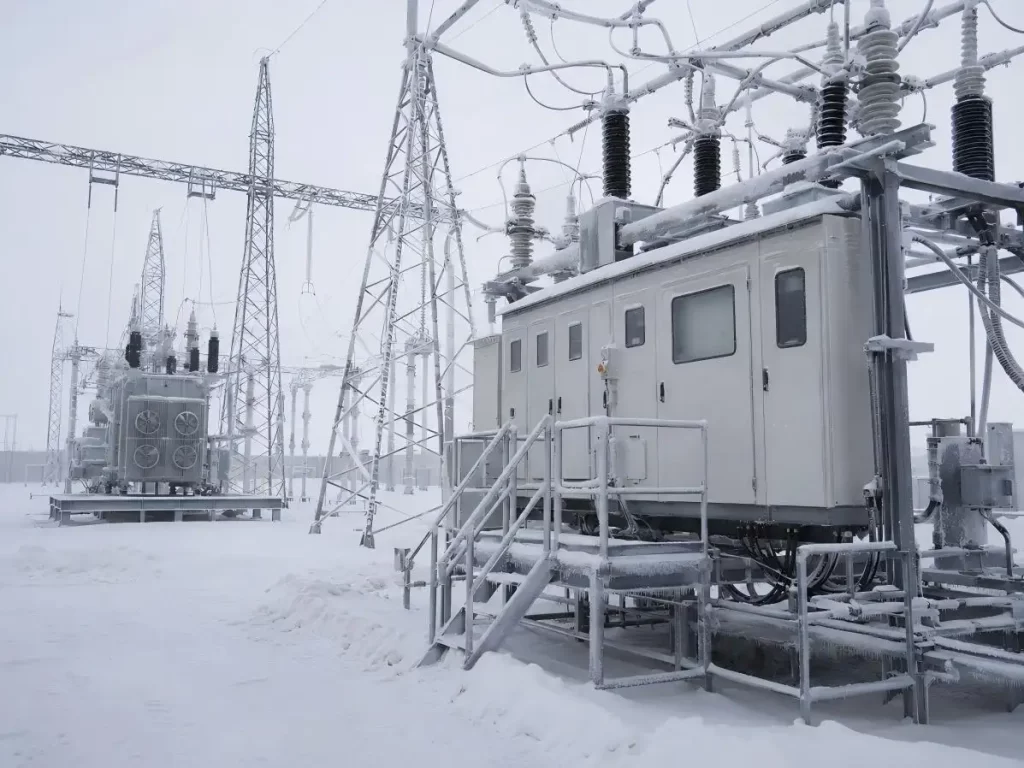

Ofis düzeyindeki ağ cihazları genellikle trafo merkezlerinde, güneş çiftliklerinde, ulaşım sistemlerinde ve uzaktan izleme sistemlerinde kullanılan endüstriyel seviyede ağ bileşenleri. Aşırı sıcaklıklar, dengesiz DC gücü, titreşim, nem ve aralıklı hücresel kapsama, veri toplama ve uzaktan kontrolü kesintiye uğratabilir.

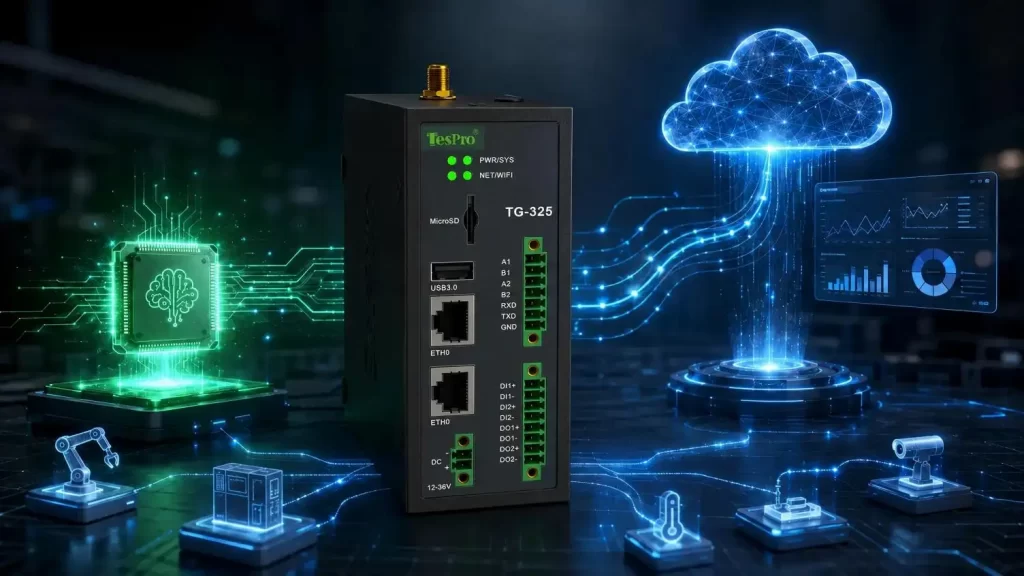

Dayanıklı bir endüstriyel geçit, bu riskleri koordineli termal, elektrik, mekanik ve yazılım tasarımlarıyla ele alır.Tespro's TG-325 -40°C'den 75°C'ye kadar çalışma için belirlenmiştir ve 12–36 VDC girişi, 5G hücresel bağlantı, dört Gigabit Ethernet portu, iki RS485 portu ve bir RS232 portunu birleştirir.
Neden Zorlu Ortamlar Gateway Arızalarına Neden Neden Olur
Tipik gateway'ler zorlu ortamlarda şu nedenlerle arızalanabilir:
•Aşırı Sıcaklık: Başlatma, yüksek sıcaklıklar/sıcaklık dalgalarında düşük sıcaklıklarda etkilenebilir; çünkü sürekli yüksek sıcaklıklar yaşlantınca bileşenler.
• Termal Döngü: Isıtma ve soğutma yoğuşma, korozyon ve mekanik strese neden olabilir.
• Dengesiz Alan Gücü: Voltaj düşüşleri, yükselmeler, tersine dönüşler ve dengesiz alan gücü kapsamlı kablolama, piller, motorlar ve anahtar mekanizmalarından kaynaklanabilir.
•Titreşim: Titreşimlerin mekanik bağlantıların bozulmasına katkıda bulunduğu bilinmektedir.
•Ağ Kesintileri: Zayıf hücresel sinyal ve yüksek trafik ağda kesintilere yol açabilir.
Dayanıklı bir endüstriyel geçit mutlaka hem fiziksel donanımı hem de endüstriyel veri yolunu koruyun.
1. Geniş Sıcaklık Bileşen Seçimi
Çalışma güvenilirliği, işlemciler, bellek, depolama, hücresel ve güç yönetimi için endüstriyel kalitede, dayanıklı bileşenlerin seçilmesine bağlıdır; bu bileşenler endüstriyel sıcaklık aralığında.
Dayanıklı bir geçit tasarımı şunları içerebilir:
• Uygun sıcaklık derecesine sahip endüstriyel sınıf, dayanıklı bileşenler
•Düşük ısı üreten, düşük güçlü işlemciler
•Muhafazakar derating seçimi
• Koruyucu kaplamalı aşındırıcı ve nemli ortam PCB'leri
Dayanıklı gateway'in belirtilen çalışma sıcaklığı, yalnızca tüm monte edilmiş gateway (bireysel bileşenler değil) dikkate alındığında geçerli olabilir.
2. Fansız Termal Yönetim
Pasif soğutma (yüksek iletken metal), aktif soğutulan gateway tasarımlarının güvenilmezliğini önlemek için dayanıklı bir gateway tasarımının tercih edilen yaklaşımıdır.
Tipik tasarım özellikleri şunlardır:
• Soğutmayı artırmak için ekstrüze alüminyum muhafaza
•Şasiye optimize edilmiş iletken yolları
• Sıcak noktaların oluşmasını önleyen iç tasarımlar
• Mekanik aşınmanın azalması avantajıyla toz geçirmez tasarım.
Fansız inşaatın tüm kurulum kısıtlamalarını ortadan kaldırmadığını belirtmek önemlidir. Çevredeki koşullar, sistemin iç sıcaklığını kabul edilebilir seviyenin ötesine çıkarabilir. Bu, sistem doğrudan güneş ışığı altında, ısı kaynaklarının yanına veya kapalı bir dolapta yerleştirildiğinde meydana gelebilir.
3. Korunan Geniş Menzilli DC Girişi
Uzak sanayi alanları nadiren kusursuz şekilde düzenlenmiş güç sağlar. TG-325, 12–36V DC kabul eder, bu da yaygın endüstriyel güç kaynakları ve pil destekli sistemlerle uyumlu hale gelir.
TG-325'te, dengesiz güç altında ve elektriksel bozulmalarla karşılaşıldığında güvenilirlik, çeşitli elektrik koruma mekanizmalarının dahil edilmesiyle artırılır.
Bu korumalar dayanıklılığı artırır, ancak kurulumcular yine de şunları yapmalıdır:
• Doğru derecelendirilmiş güç kaynakları ve harici devre koruması kullanın
• Güç kablolarını kısa ve uygun boyutta tutun
•Doğru topraklama ve eşpotansiyel bağlantısı uygulanır
• Yıldırıma maruz kalma noktalarında koordineli aşırı dalgalanma koruması kurmak
Cihaz düzeyinde koruma, genel elektrik koruma sisteminin tek bir katmanı olarak ele alınmalıdır.
4. Endüstriyel Bağlantı ve Ağ Yedekliği
TG-325 dayanıklı endüstriyel geçit şunları birleştirir:
•2 × RS485 portu
•1 × RS232 portu
•GPIO desteği
•4 × Gigabit Ethernet LAN portu
•5G hücresel iletişim, önceki nesil ağ desteğiyle
Bu arayüz kombinasyonu, gateway'in sayaçları, PLC'leri, güneş invertörlerini, çevresel sensörleri ve endüstriyel kontrolörleri bağlamasına olanak tanır. Kablolu ve hücresel bağlantılar, uzak varlıklar için yedekli iletişim mimarisinin bir parçası olabilir.
5. Kenar Bilişim ve Protokollerin Entegrasyonu
Sadece sağlam donanıma sahip olmak, Geniş Alan Ağı kesintileri sırasında veri sürekliliğini garanti etmez. Kenar bilişim, sağlam bir endüstriyel geçit sayesinde saha verilerini yerel olarak toplamak, işlemek ve geçici olarak depolamak için kullanılır.
Tespro, TG-325'i yerel programlama ve endüstriyel protokol entegrasyonu ile OpenWrt/LEDE tabanlı bir mimari olarak tanımlar. Seçilen yazılım ve proje yapılandırmasına bağlı olarak, gateway işlevleri şunları içerebilir:
•Yerel veri filtreleme ve toplama
•Geçici ağ kaybı sırasında veri tamponlaması
•Zamanlanmış veya olay odaklı raporlama
•Seri-IP'ye protokol dönüşümü
•Yerel alarm ve kontrol mantığı
•Bulut veya kurumsal platformlara güvenli iletim

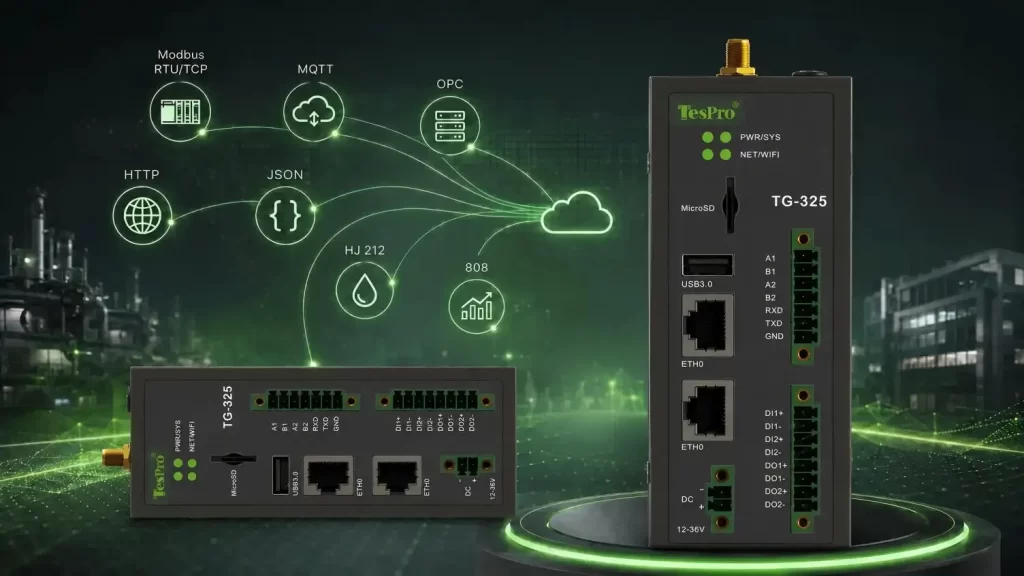

Tespro, Modbus RTU/TCP, MQTT, OPC UA ve DL/T 645 gibi entegrasyon seçeneklerini listeliyor. Son protokol uyumluluğu, gerekli firmware sürümü ve uygulama için her zaman onaylanmalıdır.
TG-325 Ana Özellikleri
| Tasarım Alanı | TG-325 Spesifikasyonu | Pratik Değer |
| Çalışma sıcaklığı | -40°C ile 75°C | Açık hava ve koşulsuz alanları destekler |
| Güç girişi | 12–36 VDC | Yaygın endüstriyel DC sistemlerine uyur |
| Seri arayüzler | 2 × RS485, 1 × RS232 | Eski saha ekipmanlarını birbirine bağlar |
| Ethernet | 4 × Gigabit LAN | Yüksek hızlı yerel ağ bağlantısını destekler |
| Hücresel ağ | 5G ile çok nesil uyumluluk | Esnek uzaktan bağlantı sağlar |
| Yazılım platformu | OpenWrt/LEDE tabanlı | Kenar uygulamaları ve özelleştirmeyi destekler |
| Elektrik koruması | Ters kutup, aşırı gerilim, aşırı akım ve aşırı akım koruması | Saha gücü dayanıklılığını artırır |
Dağıtılmış Enerji Dağıtımından Raporlanan Sonuçlar

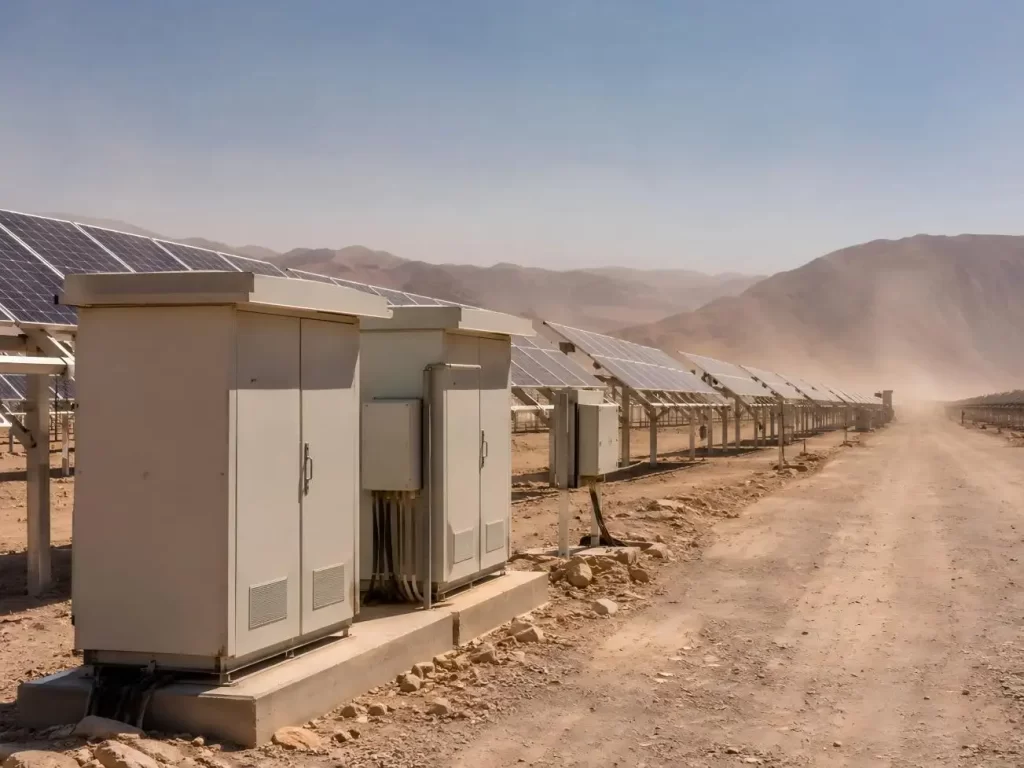

Tespro, Latin Amerika'da güneş enerjisi ve şebeke izleme uygulamaları için 1.000'den fazla TG-325 ünitesinin konuşlandırıldığını bildiriyor. Üreticinin yayımlanan proje bilgilerine göre, dağıtım şunları başardı:
•%99,5 veri iletim güvenilirliği
•Yaklaşık %35 daha hızlı izleme yanıtı
• Hücresel ve kablolu ağ sayesinde geliştirilmiş iletişim dayanıklılığı
Bu rakamlar, evrensel performans garantileri değil, üretici tarafından bildirilen proje sonuçlarını temsil eder. Gerçek performans, taşıyıcı kapsamasına, anten yerleşimine, güç kalitesine, firmware yapılandırmasına, protokol entegrasyonuna ve kurulum kalitesine bağlı olacaktır.
Uzun Vadeli İstikite İçin Kurulum Uygulamaları
Dayanıklı bir endüstriyel gateway bile doğru kurulum gerektirir. Uzun vadeli güvenilirliği korumak için:
• Doğrudan güneş enerjisi ısıtmasından mümkün olduğunca kaçınılmalıdır.
•Dışarıdan indüklenen elektriksel gürültü, topraklanmış korumalı kablolar kullanılarak en aza indirilebilir.
•DIN rayları terminaller, antenler ve diğer parçaların montajı için kullanılabilir.
•Tüm yazılımı en güncel sürüme ve tüm güvenlik yamalarına güncelledin. Diğer tüm yazılımları yamalayın.
Tanı loglama yeteneğine sahip donanım gözetimleri kurun. Uzaktan uyarı hizmetleri sunun.
Kapı suya veya kirleticilere maruz kalırsa uygun derecelendirilmiş bir dış mekan kapalı kullanın.
Kapanış
-40°C'den 75°C'ye kadar stabil çalışma, tek bir sağlam bileşen yerine katmanlı mühendislikten kaynaklanır. Geniş sıcaklık elektronikleri, pasif soğutma, korunaklı DC girişi, endüstriyel arayüzler, yedek bağlantı ve kenar zekası, farklı bir alan riskini gideriyor.
TheTespro TG-325 dayanıklı endüstriyel geçit dağıtık enerji, endüstriyel otomasyon, akıllı altyapı ve çevre izleme için bu yetenekleri birleştirir. Uygun dolap tasarımı, topraklama, aşırı dalgalanma koruması ve yaşam döngüsü bakımı ile desteklendiğinde, zorlu endüstriyel ortamlarda saha cihazları ile merkezi platformlar arasında güvenilir bir bağlantı sağlayabilir.
SSS
S1. Dayanıklı endüstriyel bir geçit nedir?
Dayanıklı bir endüstriyel geçit, endüstriyel ekipmanları zorlu ve zorlu ortamlarda uzak platformlara bağlar.
S2. TG-325 sıcaklık aralığı nedir?
TG-325, -40°C ile 75°C arasında çalışır.
S3. TG-325 fansız mı?
Evet, TG-325 fansızdır ve ısı dağıtmak için pasif bir yöntem kullanır.
S4. TG-325 güç girişi nedir?
TG-325 için güç girişi 12-36 VDC'dir.
S5. TG-325 5G destekliyor mu?
Evet, TG-325modül sürümü ve yerel operatör ağlarına bağlı olarak seçilmiş önceki nesil hücresel yedek ile 5G'yi destekler.
